با افزایش نیاز به دسترسی آسان در ساختمانهای مسکونی، استفاده از بالابرپله پیچشی به یکی از راهکارهای مهم برای سالمندان و افراد دارای محدودیت حرکتی تبدیل شده است.
برخلاف مدلهای مستقیم، این سیستم برای راهپلههایی طراحی میشود که دارای پیچ، پاگرد یا تغییر مسیر هستند و به ریلهای سفارشی نیاز دارند.
به دلیل ساختار اختصاصی، بالابرپله پیچشی میتواند روی انواع مسیرهای معماری پیچیده نصب شود و دسترسی ایمن میان طبقات را فراهم کند.
در این مقاله با نحوه عملکرد، انواع، کاربردها، ابعاد استاندارد، استانداردهای ایمنی و قیمت این سیستم آشنا خواهید شد.
فهرست مطالب

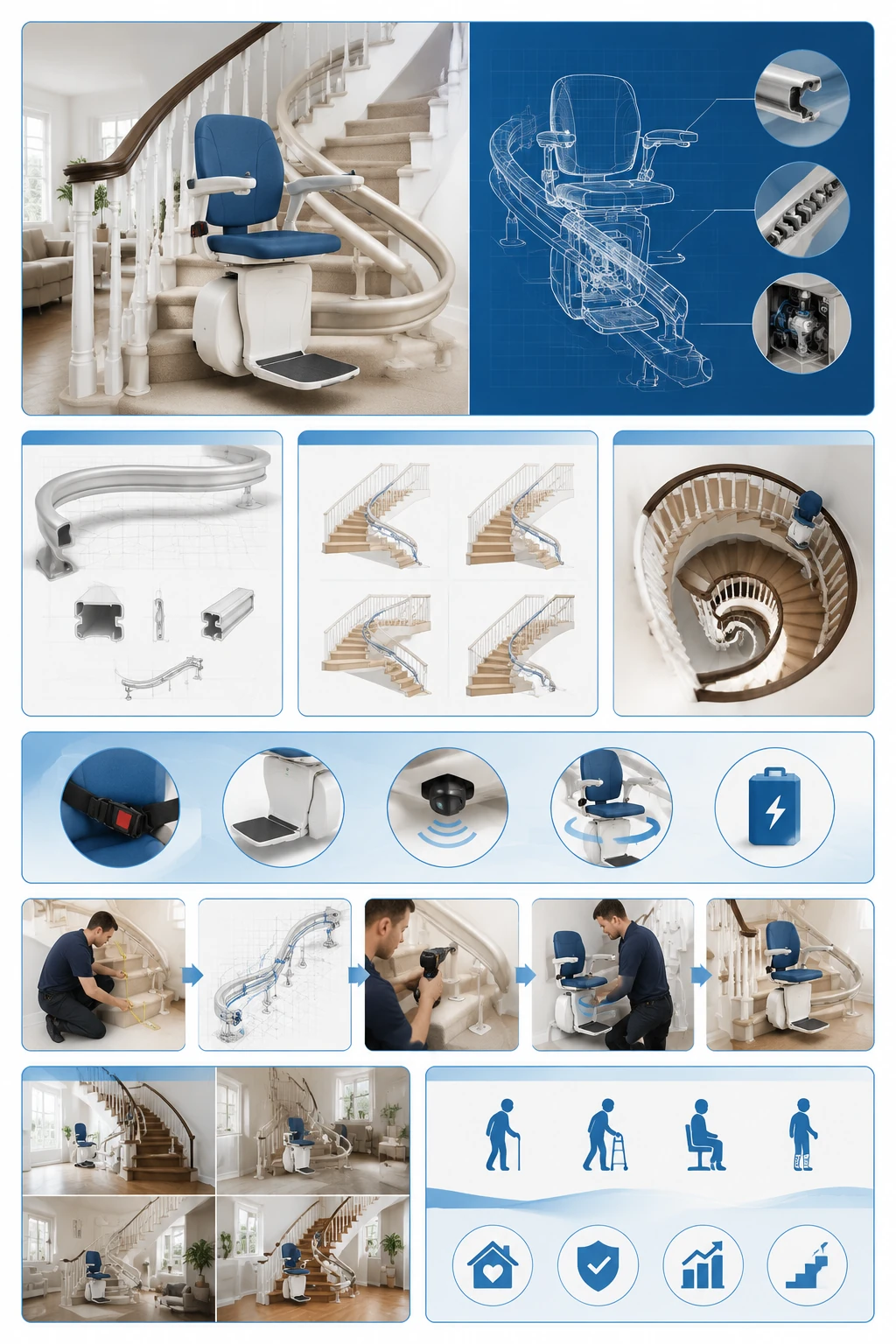

بالابرپله پیچشی چیست؟
بالابرپله پیچشی نوعی سیستم جابهجایی روی پله است که برای مسیرهای دارای پیچ، زاویه، پاگرد و تغییر جهت طراحی میشود.
برخلاف مدلهای مستقیم، این سیستم از ریلهای اختصاصی و سفارشی استفاده میکند که دقیقاً مطابق هندسه راهپله طراحی و تولید میشوند.
به دلیل امکان حرکت در مسیرهای پیچیده معماری، بالابرپله پیچشی یکی از پیشرفتهترین مدلهای دسترسی برای ساختمانهای مسکونی محسوب میشود.
اجزای اصلی بالابرپله پیچشی
بیشتر مدلهای Curved Stair Lift از اجزای زیر تشکیل میشوند:
- ریل سفارشی منحنی
- صندلی متحرک تاشو
- موتور الکتریکی و گیربکس
- سیستم باتری پشتیبان
- سنسورهای ایمنی
- کنترل دستی یا ریموت
بالابرپله پیچشی برای چه ساختمانهایی مناسب است؟
| نوع ساختمان | میزان سازگاری |
|---|---|
| خانه دوبلکس دارای پاگرد | بسیار مناسب |
| ویلاهای چند سطحی | مناسب |
| راهپله گرد | بسیار مناسب |
| راهپله مستقیم | مدل مستقیم اقتصادیتر است |
برای آشنایی با مدلهای خطی میتوانید مقاله بالابرپله مستقیم چیست؟ را مطالعه کنید.
بالابرپله پیچشی چگونه کار میکند؟
بالابرپله پیچشی با استفاده از موتور الکتریکی و ریل سفارشی، صندلی را در مسیرهای دارای پیچ و تغییر جهت حرکت میدهد.
این سیستم روی خود پله نصب میشود و معمولاً به تخریب گسترده ساختمان نیاز ندارد.
سیستم ریل سفارشی
مهمترین بخش در Curved Stair Lift طراحی ریل اختصاصی است.
ابتدا کل مسیر توسط تجهیزات اندازهگیری سهبعدی اسکن شده و سپس ریل دقیقاً مطابق مسیر ساخته میشود.
- اسکن دقیق مسیر
- طراحی سهبعدی
- ساخت ریل اختصاصی
- نصب روی پله
سیستم حرکتی و ایمنی
صندلی توسط موتور و گیربکس روی ریل حرکت میکند و تجهیزات حفاظتی مختلف برای افزایش ایمنی استفاده میشود.
- شروع و توقف نرم
- سنسور تشخیص مانع
- کمربند ایمنی
- ترمز اضطراری
- باتری پشتیبان
انواع بالابرپله پیچشی
بالابرپله پیچشی براساس نوع کاربری و شرایط فیزیکی کاربر در مدلهای مختلفی تولید میشود.
بالابرپله پیچشی صندلیدار
رایجترین نوع سیستم که کاربر روی صندلی مینشیند و مسیر را طی میکند.
- مناسب سالمندان
- صندلی تاشو
- کاربری خانگی
بالابرپله پیچشی ایستاده
برای افرادی طراحی میشود که نشستن برای آنها دشوار است یا فضای راهپله محدود است.
بالابرپله پیچشی ویلچربر
مدل پلتفرمی امکان جابهجایی مستقیم ویلچر را بدون انتقال کاربر فراهم میکند.
مزایای بالابرپله پیچشی
بالابرپله پیچشی یکی از منعطفترین راهکارهای جابهجایی برای ساختمانهایی با مسیرهای پیچیده محسوب میشود.
برخلاف مدلهای مستقیم، این سیستم میتواند با شرایط معماری متنوع سازگار شود و مسیرهای دارای پیچ، پاگرد و زوایا را پوشش دهد.
مزایای فنی بالابرپله پیچشی
- قابلیت نصب روی مسیرهای چند جهته
- امکان عبور از پاگرد و پیچ
- طراحی اختصاصی مطابق معماری ساختمان
- عدم نیاز به تخریب گسترده
- افزایش ایمنی سالمندان و افراد کمتوان
- حرکت نرم و یکنواخت
- قابلیت نصب در ساختمانهای قدیمی
چرا بالابرپله پیچشی محبوب است؟
بسیاری از ساختمانها دارای راهپلههایی هستند که استفاده از مدلهای مستقیم در آنها امکانپذیر نیست.
در چنین شرایطی بالابرپله پیچشی راهکاری تخصصی برای حفظ دسترسی بدون تغییر اساسی در ساختار ساختمان ارائه میدهد.
برای آشنایی بیشتر با ساختار کلی بالابرپله میتوانید مقاله اصلی را مطالعه کنید.

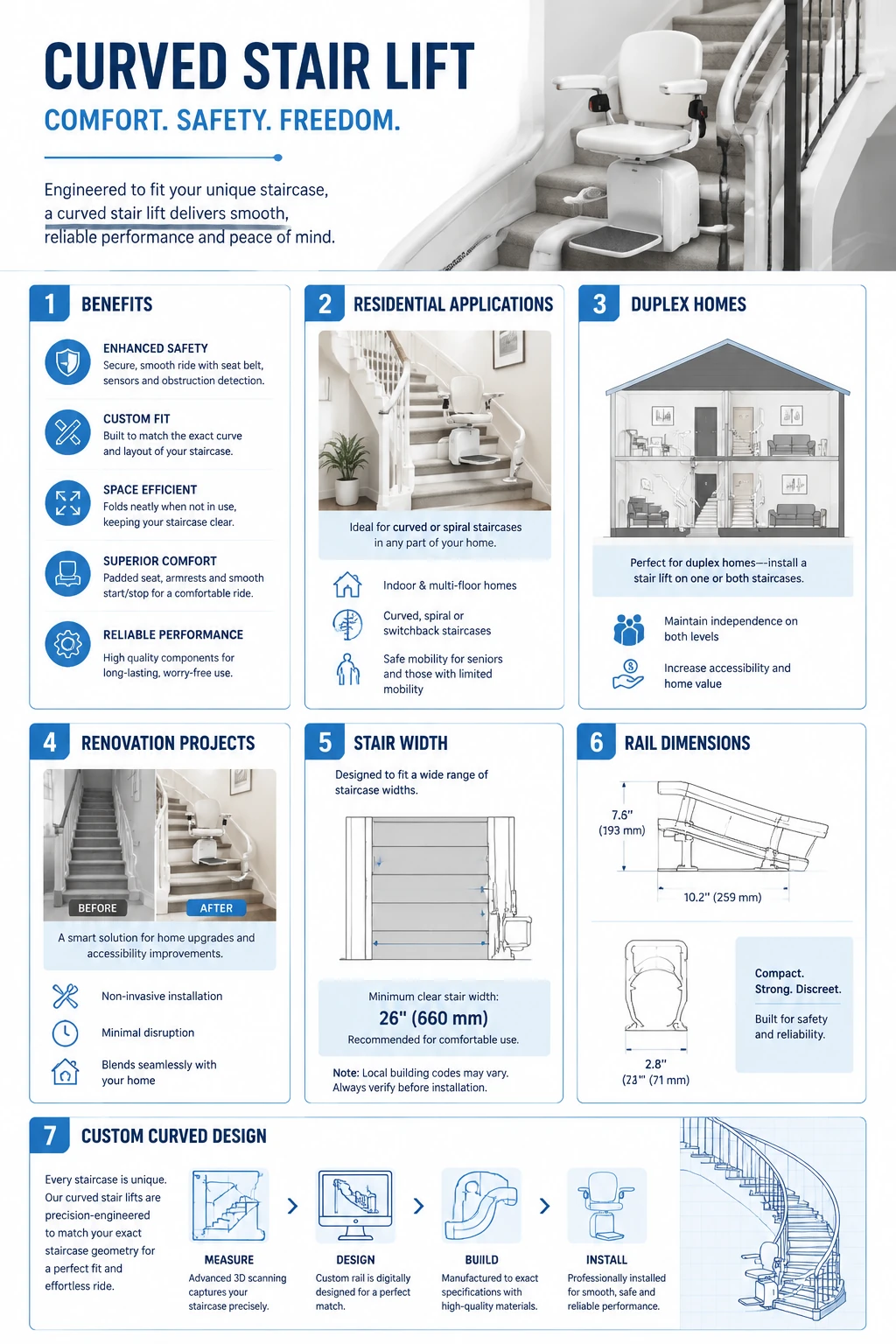

کاربردهای بالابرپله پیچشی
به دلیل طراحی سفارشی، بالابرپله پیچشی در ساختمانهای متنوعی استفاده میشود.
خانههای دوبلکس و ویلا
بسیاری از خانههای چند سطحی دارای پاگرد یا مسیرهای منحنی هستند که استفاده از مدل پیچشی را ضروری میکند.
ساختمانهای قدیمی
در پروژههای بازسازی، این سیستم میتواند بدون ایجاد چاه آسانسور، دسترسی کاربران را بهبود دهد.
ساختمانهای لوکس با معماری خاص
راهپلههای گرد و طراحیهای خاص داخلی معمولاً به ریلهای سفارشی نیاز دارند.
| نوع ساختمان | کاربرد |
|---|---|
| خانه دوبلکس | دسترسی بین طبقات |
| ویلای چند سطحی | حرکت در مسیرهای پیچیده |
| ساختمان قدیمی | بازسازی بدون آسانسور |
| ساختمان لوکس | سازگاری با معماری خاص |

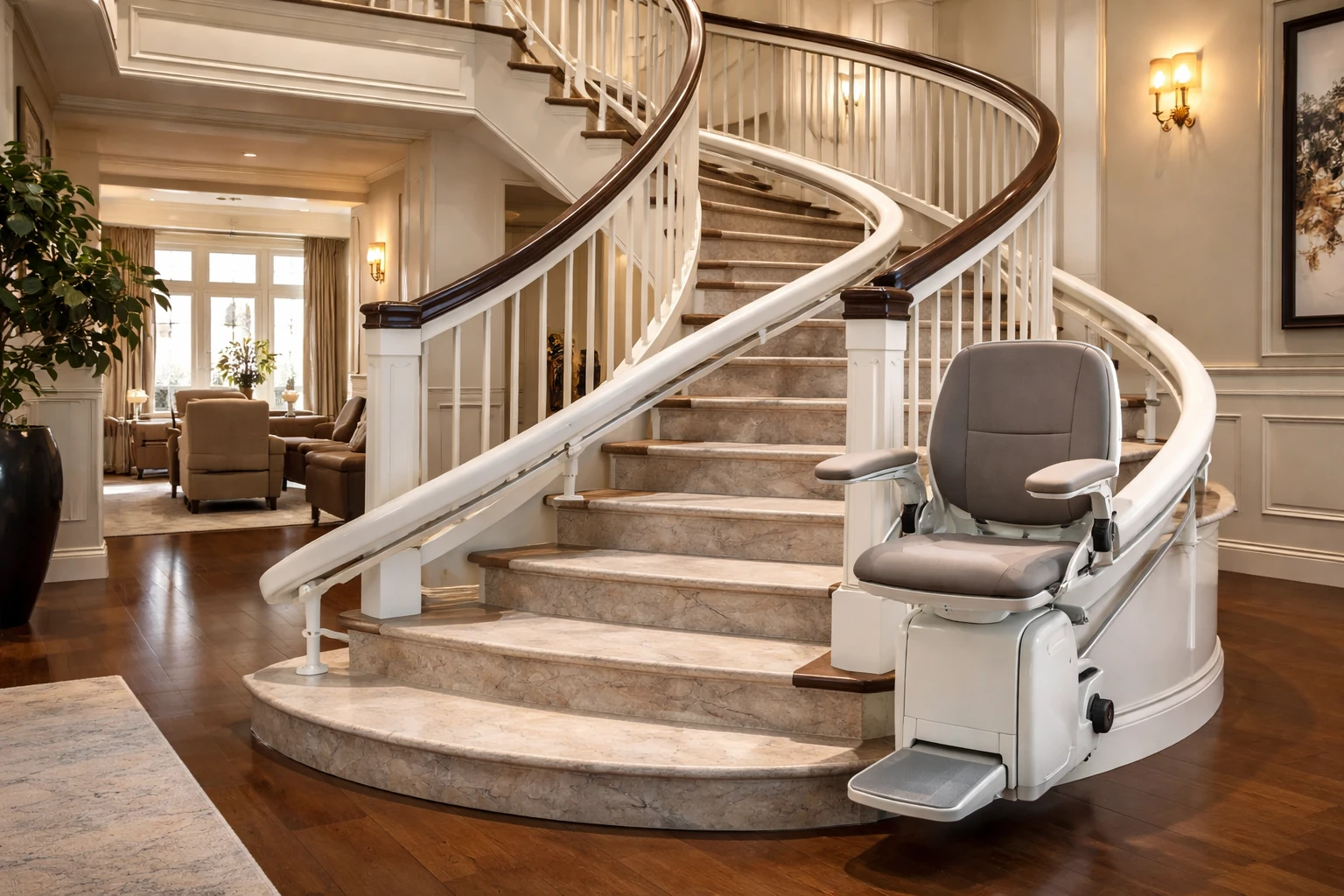

ابعاد استاندارد بالابرپله پیچشی
ابعاد در بالابرپله پیچشی نسبت به مدلهای مستقیم پیچیدهتر است زیرا مسیر حرکتی دارای تغییر جهت و انحنا است.
به همین دلیل علاوه بر عرض پله، شعاع گردش و فضای پاگرد نیز اهمیت دارد.
ابعاد متداول نصب
| پارامتر | ابعاد تقریبی |
|---|---|
| حداقل عرض راهپله | 75–90 سانتیمتر |
| عرض صندلی | 45–55 سانتیمتر |
| فاصله ریل از دیوار | 10–20 سانتیمتر |
| شعاع گردش مسیر | وابسته به طراحی پروژه |
عامل مهم در طراحی مسیر
برخلاف مدل مستقیم، در این سیستم اندازهگیری سهبعدی مسیر اهمیت بسیار زیادی دارد زیرا کوچکترین خطا در طراحی ریل میتواند عملکرد سیستم را تحت تأثیر قرار دهد.

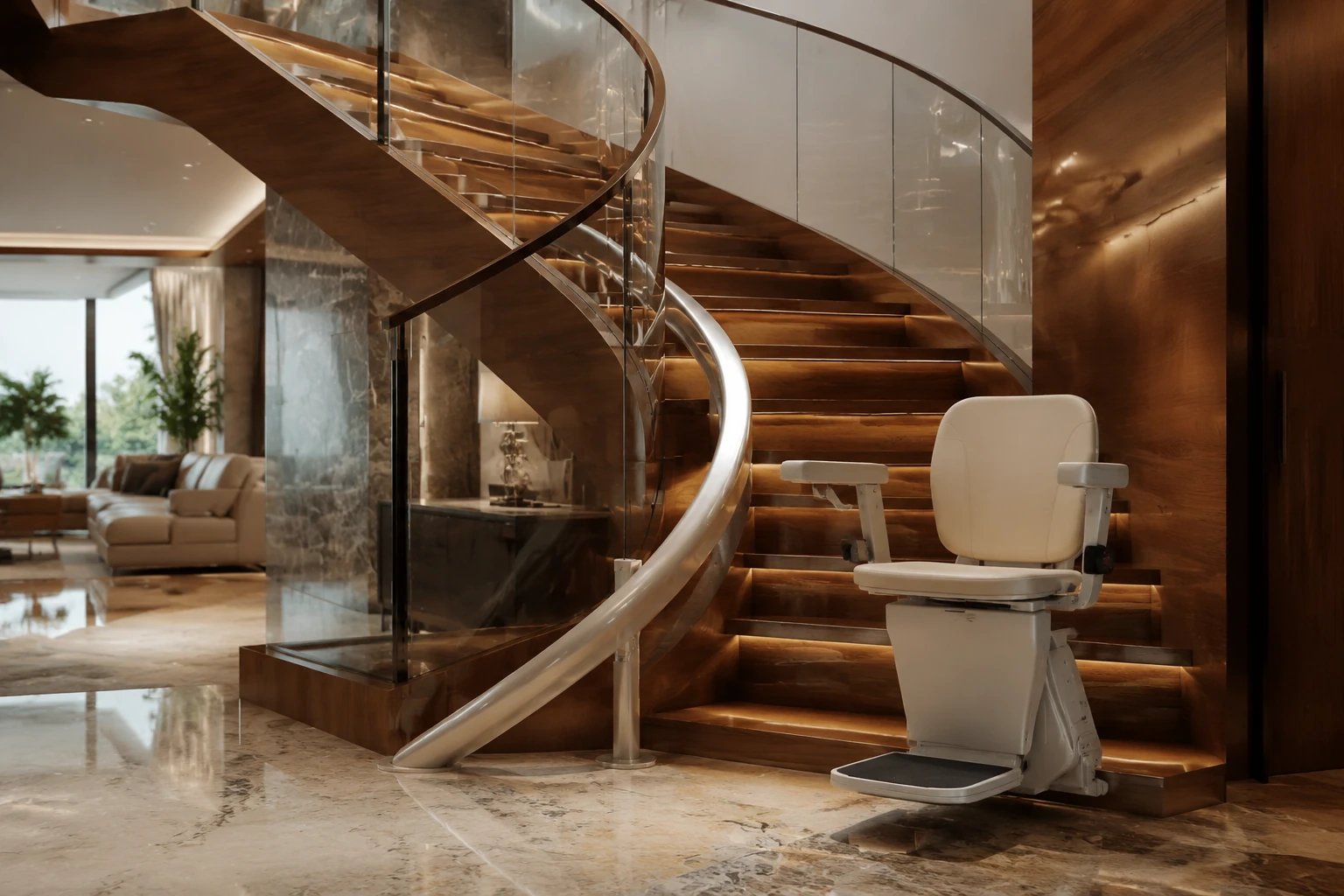

ظرفیت وزنی و استانداردهای ایمنی
در بالابرپله پیچشی به دلیل حرکت در مسیرهای دارای پیچ و تغییر زاویه، رعایت ظرفیت وزنی و استانداردهای ایمنی اهمیت بیشتری پیدا میکند.
به همین دلیل اکثر تولیدکنندگان از سیستمهای حفاظتی چندلایه و تجهیزات کنترل هوشمند استفاده میکنند.
ظرفیت وزنی متداول
| نوع سیستم | ظرفیت تقریبی |
|---|---|
| مدل صندلیدار | 120 تا 160 کیلوگرم |
| مدل ایستاده | 100 تا 140 کیلوگرم |
| مدل ویلچربر | 250 تا 350 کیلوگرم |
تجهیزات ایمنی
- سنسور تشخیص مانع
- کمربند ایمنی
- ترمز اضطراری
- قفل صندلی
- سیستم توقف خودکار
- باتری پشتیبان زمان قطع برق
استانداردهای بینالمللی
- استاندارد CE اروپا
- استاندارد EN81
- سیستم کنترل اضافه بار
- کنترل سرعت اضطراری

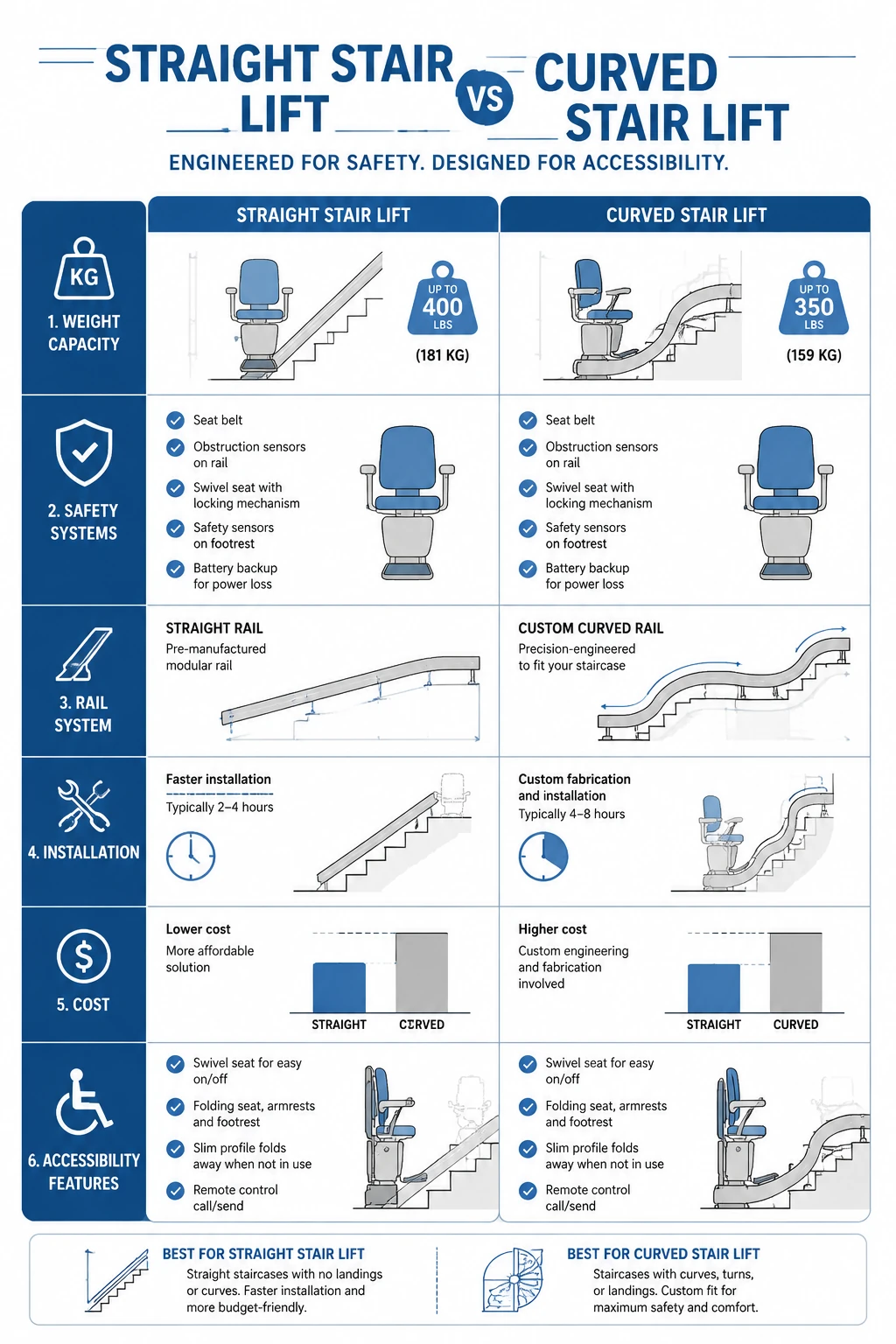

تفاوت بالابرپله مستقیم و پیچشی
اگرچه هر دو سیستم وظیفه جابهجایی افراد روی راهپله را انجام میدهند، اما از نظر ساختار، نحوه طراحی ریل و هزینه تفاوتهای مهمی دارند.
| ویژگی | بالابرپله مستقیم | بالابرپله پیچشی |
|---|---|---|
| نوع ریل | ریل استاندارد | ریل سفارشی |
| نوع مسیر | مسیر صاف | دارای پیچ و پاگرد |
| زمان نصب | کمتر | بیشتر |
| هزینه | اقتصادیتر | بالاتر |

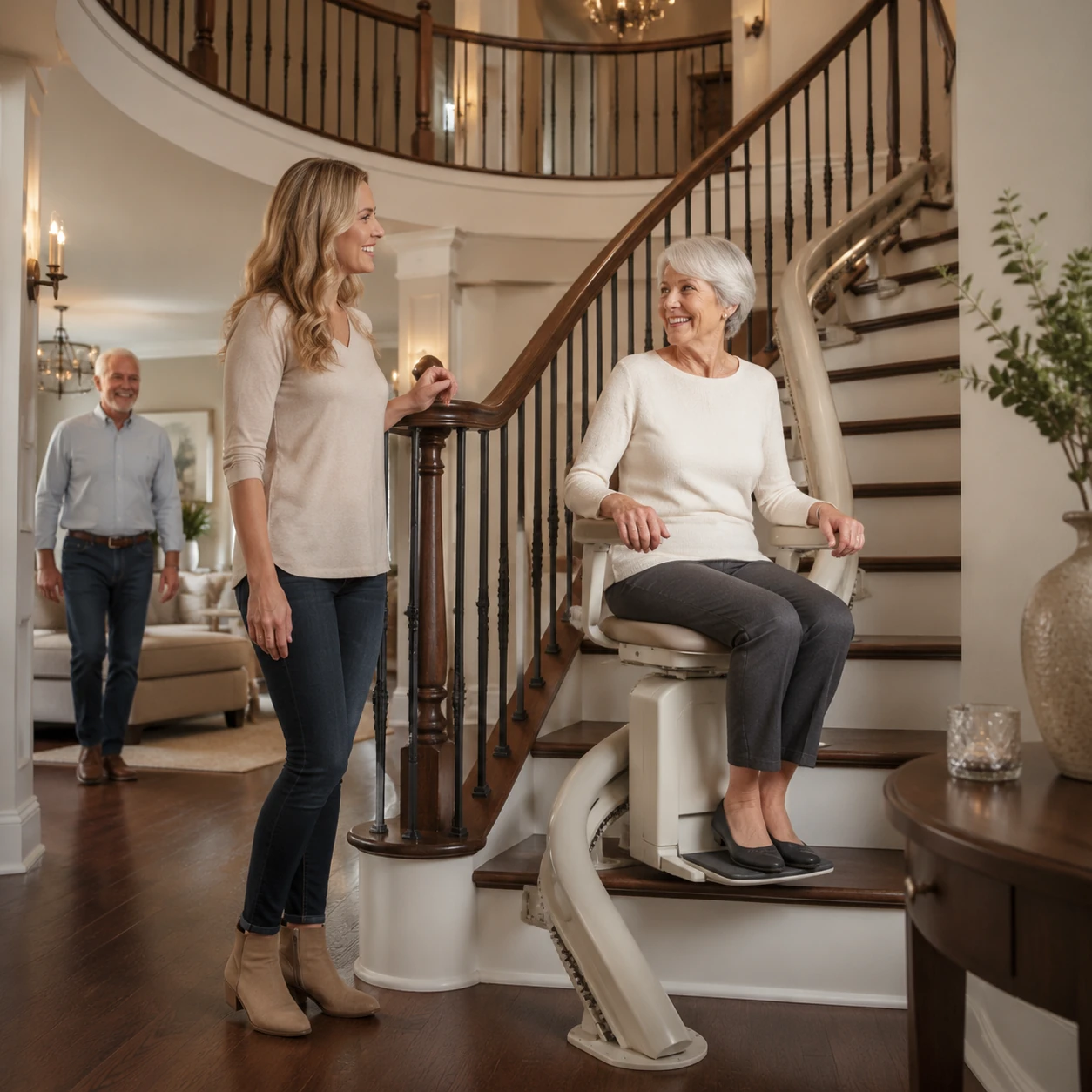

قیمت بالابرپله پیچشی
قیمت بالابرپله پیچشی معمولاً بیشتر از مدلهای مستقیم است زیرا ریلها به صورت سفارشی طراحی و تولید میشوند.
هزینه نهایی به پارامترهای فنی و شرایط پروژه بستگی دارد.
عوامل موثر بر قیمت
- تعداد پیچ و پاگرد
- طول مسیر ریل
- نوع صندلی یا پلتفرم
- ظرفیت وزنی
- تجهیزات ایمنی
- برند تجهیزات
- هزینه نصب
مقایسه تقریبی هزینه
| سیستم | هزینه نسبی |
|---|---|
| بالابرپله مستقیم | کمتر |
| بالابرپله پیچشی | بیشتر |
| آسانسور خانگی | بسیار بالا |
با وجود هزینه بیشتر، این سیستم در ساختمانهایی با مسیر پیچیده اغلب تنها راهکار قابل اجرا محسوب میشود.
سوالات متداول
بالابرپله پیچشی نوعی سیستم جابهجایی روی پله است که برای مسیرهای دارای پیچ، پاگرد و تغییر جهت طراحی میشود و از ریل سفارشی استفاده میکند.
این سیستم برای خانههای دوبلکس، ویلاهای چند سطحی، ساختمانهای قدیمی و راهپلههای دارای پیچ و پاگرد مناسب است.
خیر. در بیشتر پروژهها ریل روی خود پله نصب میشود و معمولاً به تخریب گسترده سازه نیازی نیست.
اکثر مدلهای جدید دارای باتری پشتیبان هستند و هنگام قطع برق نیز امکان استفاده از دستگاه وجود دارد.
به دلیل طراحی اختصاصی ریل، اندازهگیری سهبعدی مسیر و تولید سفارشی، هزینه این سیستم بیشتر از مدلهای مستقیم است.
نتیجهگیری
بالابرپله پیچشی یکی از پیشرفتهترین راهکارهای دسترسی برای ساختمانهایی با مسیرهای پیچیده محسوب میشود.
این سیستم با استفاده از ریلهای سفارشی، امکان جابهجایی ایمن در راهپلههای دارای پیچ، پاگرد و مسیرهای منحنی را فراهم میکند.
اگرچه هزینه نصب آن نسبت به مدل مستقیم بیشتر است، اما در بسیاری از پروژهها تنها راهکار عملی برای حفظ دسترسی بدون تخریب ساختمان به شمار میرود.
- قابلیت نصب روی مسیرهای پیچیده
- حرکت ایمن و نرم
- عدم نیاز به چاه آسانسور
- مناسب سالمندان و افراد کمتوان
- طراحی اختصاصی مطابق ساختمان
