بالابر پنوماتیک | نحوه کار سیستم و کاربردهای آن در صنعت بالابر و آسانسور

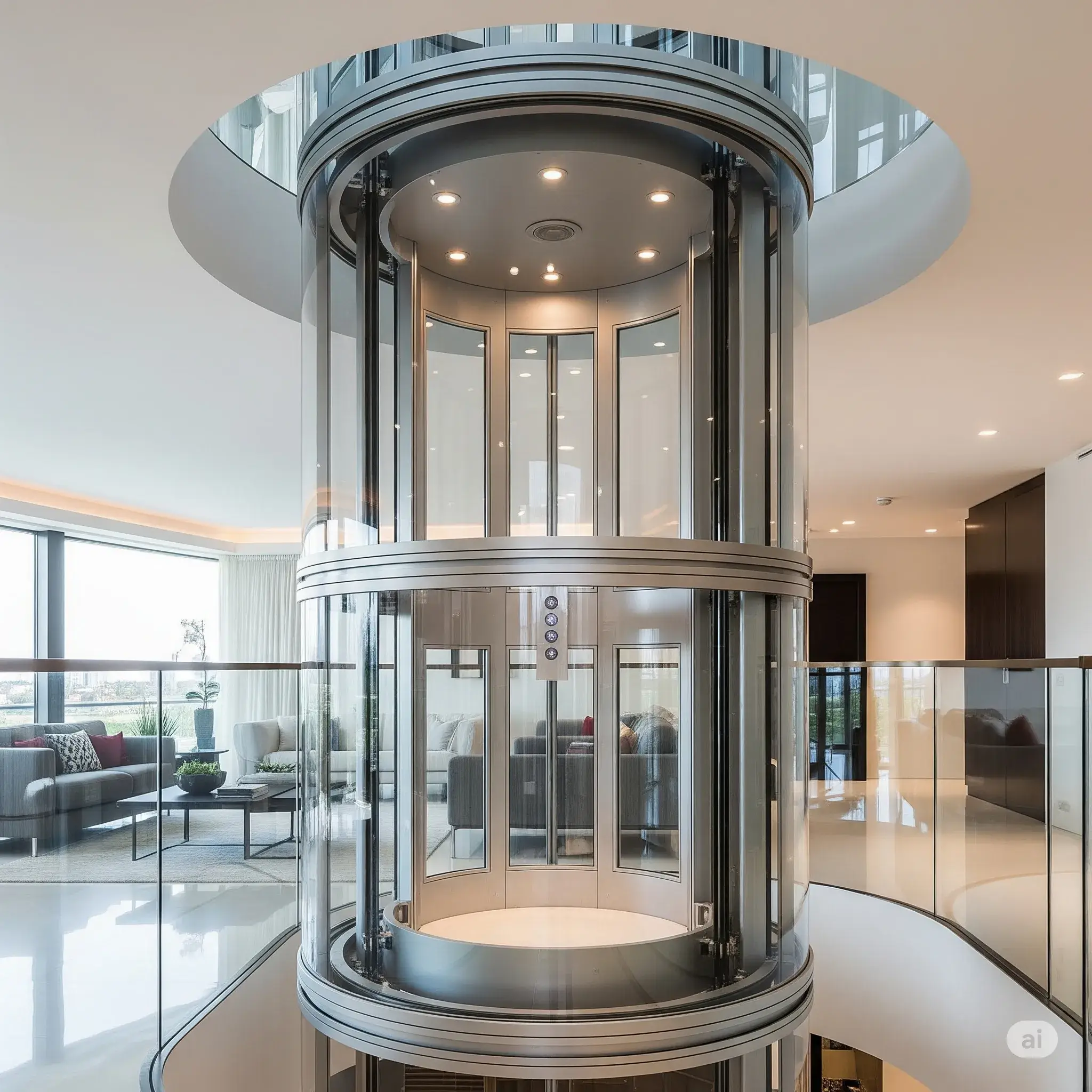

برای نصب بالابر پنوماتیک در منازل و مراکز تجاری شما باید فضایی عمودی در ساختمان را در نظر بگیرید که مقطع دایره ای دارد و یک استوانه با قطر کم را ایجاد می کند. البته برخی از مدل های این آسانسورها دارای شکلی مشابه با آسانسورهای رایج (مکعب مستطیل) هستند. متریال رایج در ساخت این فضا، ورق پلی کربنات شفاف است. همچنین یک کابین کواکسیال در درون این استوانه قرار می گیرد که افراد می توانند در هر طبقه وارد آن شده و یا از آن خارج شوند.

بالا و پایین رفتن کابین بالابر پنوماتیک بر اساس تکنیک ایجاد خلاء و فشار هوا انجام می شود. این سیستم دارای توربین هایی است که می توانند فشار هوا را افزایش یا کاهش دهند. البته برای کارایی این سیستم تمام محیط سیلندر استوانه ای شکل وکیوم می شود و البته این محیط دارای دریچه هایی است. برای مثال اگر توربین ها در پایین سیستم باشند، برای بالارفتن، توربین ها به کار می افتند و ترمزهای کابین رها می شوند. فشار هوا در زیر کابین افزایش می یابد و کابین را به بالا هل می دهد. وقتی کابین به سطح یا طبقه مورد نظر رسید، توربین ها خاموش و ترمز ها درگیر می شوند.

برای پایین آمدن کابین نیز ترمزها رها شده و دریچه های خروجی هوا باز می شوند تا فشار هوا در پایین کاهش پیدا کند. در برخی از مدل ها نیز توربین ها در بالای سیستم قرار دارند و به جای دمیدن هوا به درون سیستم، هوا را از بالا خارج می کنند. در نتیجه هوا رقیق شده و حالتی نزدیک به خلاء در بالای کابین ایجاد می شود که کابین را به بالا هدایت می کند.

بزرگ ترین بخش بالابر پنوماتیک، سازه استوانه ای شکل آن است که با نام شفت آن را می شناسیم. شفت دارای یک سازه از جنس آلومینیوم است که ورق های پلی کربنات را دربرمی گیرد. این ورق ها نیز از نوع مدولار هستند امکان وکیوم شدن را برای کل شفت ایجاد می کنند. سازه همچنین دارای ریل هایی است که کابین روی آن قرار گرفته و حرکت می کند.

وقتی توربین های در زیر سیستم قرار داشته باشند، سقف شفت از جنس فولاد ساخته می شود و استحکام بالایی دارد. کابین بالابر نیز از متریال های مختلفی مانند آلومینیوم و ورق های پلی کربنات شاخته می شود و می تواند دارای گزینه های تزئینی باشد. این کابین همچنین دارای ترمز و دکمه های کنترل و نورپردازی مناسب است.

سیستم محرکه پنوماتیک این بالابرها شامل قطعات و تجهیزات مختلفی است که عملکرد و ایمنی آسانسور را ایجاد می کنند. این سیستم دارای توربین ها، پمپ وکیوم، سوپاپ، جعبه کنترل و ... است. همچنین از لوله ها و دریچه هایی برای مکش یا خروج هوا استفاده می شود.

ساخت بالابر پنوماتیک بر اساس برخی از استانداردهای جهانی صورت می گیرد. دلیل وجود این قوانین، اطمینان از ایمنی افراد، اطمینان از عملکرد ایمن و روان سیستم و عملکرد سیستم بر اساس قوانین فیزیکی است. البته امکان شخصی سازی ویژگی ها نیز وجود دارد اما این کار حتما باید توسط طراحان و مجموعه های بسیار حرفه ای انجام شود.

بر این اساس این بالابرها را می توان به انواع زیر تقسیم بندی کرد:

• 160 کیلوگرم و قطر داخلی چاه 75 سانتی متر
• 206 کیلوگرم و قطر داخلی چاه 94 سانتی متر
• تحمل وزن 238 کیلوگرم و قطر داخلی چاه 132 سانتی متر

آسانسورهای پنوماتیک قابلیت جابه جایی افراد را در محیط های مسکونی، تجاری و اداری افزایش می دهند. البته این آسانسورها مناسب ساختمان هایی با بیش از 4 طبقه نیستند. با اینحال زیبایی این بالابرها باعث شده است که به آیتم های لوکس برای محیط های گوناگون تبدیل شوند .

آسانسورهای پنوماتیک را به راحتی می توان در هر بخشی از ساختمان اجرا کرد. کافی است شما مسیری عمودی را در ساختمان شناسایی کنید که تاسیسات برق و آب و گاز از آن رد نشده باشند. هرچند امکان تغییر مسیر برای این تاسیسات نیز وجود دارد. اما نکته جالب تر این که می توانید آن ها را حتی در بالکن ها نصب کنید. یعنی آسانسور بالکن ها را به هم متصل کند. در محیط های تجاری نیز شفت آسانسور می تواند به سادگی به کنار راهرو طبقات متصل شود و علاوه بر کارایی، زیبایی محیط را افزایش دهد

در ادامه با برخی از مزایای دیگر نصب این آسانسورها آشنا می شویم:

آسانسور پنوماتیک را می توان به راحتی به یک بالابر ویلچربر خانگی یا برای محیط های دیگر تبدیل کرد. فقط کافی است ویژگی های لازم در طراحی کابین در نظر گرفته شوند. بنابراین فرد می تواند با ویلچر وارد کابین شده و در طبقه مورد نظر از آن خارج شود. حتی می توان یک صندلی را درون کابین برای نشستن فرد قرار داد.

یکی از مزایای مهم این آسانسورها این است که فضای زیادی را از محیط اشغال نمی کنند. همانطور که گفتیم امکان ساخت شفت آسانسور حتی در قطر 75 سانتی متر نیز وجود دارد. از سوی دیگر برای ساخت این بالابر نیازی به اتاق تجهیزات ندارد.

هزینه ساخت این بالابر به دلیل عدم نیاز به سیستم کابل و وزنه و نیز تجهیزات مکانیکی آسانسورهای رایج بسیار کمتر از این آسانسورها است. همچنین تجهیزات این سیستم قیمت کمتری از تجهیزات دیگر آسانسورها و بالابرها دارند.

امکان ساخت شفت آسانسور با ورق های شفاف پلی کربنات، دید 360 درجه را برای افرادی که بر آن سوار می شوند امکان پذیر می کند. همچنین این ویژگی زیبایی بالابر را در محیط افزایش می دهد.

بالابر نفربر پنوماتیک در انواع گوناگونی ساخته می شود و شرکت های سازنده می توانند از فناوری ها و تجهیزات مختلفی برای تامین و افزایش ایمنی این بالابرها استفاده کنند. در یکی از انواع رایج این بالابرها از قفل هایی استفاده می شود که وظیفه لنگر انداختن کابین در هر سطح یا طبقه را بر عهده دارند.

قفل ها دو اهرم فولادی هستند که در بالای کابین بالابر نصب شده اند. آن ها در هنگام حرکت کابین بسته می مانند و هنگامی که کابین به سطح یا طبقه مورد نظر رسید، قفل کابین آسانسور درگیر می شود و محکم در ستون های سازه شفت آسانسور لنگر می اندازد. تشخیص این سطح از طریق سنسورهایی با نام سنسور فرود یا توقف انجام می شود. بنابراین این سیستم امنیت بسیار بالایی دارد و دقیقا در همان سطح مورد نظر توقف می کند.

در ادامه کابین در همان سطح باقی می ماند تا این که در طبقه ای دیگر فراخوانده شود. نکته دیگر این که کابین در این بالابرها در زمان صعود، پیش از توقف کامل، کمی بالاتر از سطح قرار می گیرد و سپس پایین می آید. این درست مانند عملکرد یک جالباسی است که لباس را بالاتر برده و سپس روی جایی که می خواهید قرار می دهید. از طرف دیگر به دلیل محبوس شدن هوا در بخش پائین سیستم، در صورت قطعی برق نیز آسانسور به راحتی می تواند به پائین حرکت کند و در طبقه همکف متوقف شود.

در کنار قفل های آسانسور، کابین این بالابرها دارای ترمزهایی نیز هستند که فقط نقش کمکی برای افزایش ایمنی را دارند. آن ها تنها زمانی فعال می شوند که یک موقعیت اضطراری ایجاد شود. برای مثال در زمانی که هوای فشرده زیر کابین به دلیل خرابی سیستم، فشار کافی را نداشته باشد. تمامی این موارد باعث شده اند که بتوانیم از این بالابرها به عنوان گروهی از ایمن ترین انواع آسانسور خانگی یاد کنیم.

بسیاری از افراد پیش از تصمیم گیری در مورد بالابرهای پنوماتیک نگران هزینه های تعمیر و نگهداری آن ها هستند. زیرا همه ما می دانیم که آسانسورهای سنتی با تجهیزات مکانیکی و الکترومکانیکی فراوان دارای فرآیندهای سرویس دوره ای پیچیده و نیز هزینه های تعمیر و نگهداری بالا هستند. در واقع در آسانسورهای سنتی که کابلی یا هیدرولیک و یا در بالابر هیدرولیک هستند، قطعات متحرک بسیار وجود دارند.

مطلب پیشنهادی:
قیمت بالابر خانگی| لیست قیمت هوم لیفت

درگیر بودن این قطعات با هم نیز استهلاک سیستم را افزایش می دهد. فرسودگی هر کدام از این قطعات به معنای نیاز به تعمیر یا سرویس و همچنین کاهش ایمنی سیستم است. شما همچنین باید به طور مداوم  انواع روان کننده ها و روغن ها را که برای کمک به عملکرد تجهیزات استفاده می شود، بررسی کنید.

در مقابل در آسانسورهای پنوماتیک، به جای کابل، وزنه، چرخ دنده و تجهیزات مکانیکی فراوان، از سیستم پنواماتیم استفاده می شود که اجزای بسیار کمتری دارد. شاید تنها قطعه درگیر در این سیستم، قفل کابین باشد که آن هم از دوام بسیار بالایی برخوردار است و در ضمن، به طور مداوم کار نمی کند. این ویژگی باعث شده است که این سیستم نیاز و هزینه تعمیر و نگهداری بسیار بسیار کمتری داشته باشد.

بالابر پله چیست؟

بالابر پله یا بالابر نفربر پله ای یکی از انواع رایج لیفت‌ها است که از یک صندلی دارای موتور الکتریکی و ریل‌ها تشکیل شده است. بنابراین با استفاده از قدرت موتور، صندلی در امتداد ریل‌های نصب شده حرکت می‌کند. استفاده از پله برقی خانگی یکی از بهترین روش‌ها برای تامین ایمنی و سلامتی سالمندان و افراد نیازمند مراقبت‌های درمانی در منزل است. این بالابرها را می‌توان بین حیاط و طبقه همکف (در صورت اختلاف سطح و وجود پله) و نیز بین طبقه همکف و طبقه اول (و گاهی بیشتر) نصب کرد.

با نصب بالابر پله، پله‌ها دیگر مانعی برای جابه‌جایی سالمندان نیستند و خطر سقوط سالمندان از پله‌ها نیز کاهش می‌یابد. جالب است بدانید که ساخت این بالابرها تاریخچه طولانی دارد و یک مدل ابتدایی از آن برای هنری هشتم، پادشاه انگلستان در اواسط قرن شانزدهم میلادی ساخته شده بود اما مدل امروزی پله برقی خانگی نخستین بار در دهه 1920 اختراع شد. سی سی کریسپن، مخترع این تجهیز، آن را برای کمک به دوست بیمارش ساخت تا او بتواند از پله بالا برود.

اگر هوم لیفت پنوماتیک در خانه ای نصب می شود که فردی با ویلچر نیز باید از آن استفاده کند، ممکن است مجبور باشید یک ویلچر با ابعاد کوچکتر خریداری کنید. در واقع این مساله به آسانی سوار شدن و پیاده شدن از کابین بستگی دارد. در حالی که آسانسورهای پنوماتیک برای ویلچر قابل دسترسی هستند، مدل کوچک تر ممکن است نتواند ویلچر بزرگ یا لوکس تر را در خود جای دهد.

برای انتخاب مکان نصب آسانسور روش های مختلفی وجود دارد. اگر در یک ویلا یا ساختمان شخصی مانند خانه های دوبلکس و تریبلکس زندگی می کنید پیشنهاد ما این است که آن را در بخشی از یک سالن یا اتاق بزرگ قرار دهید. در این حالت، بالابر به یک آیتم لوکس از دکوراسیون خانه شما تبدیل می شود. اما اگر آن را در یک اتاق کوچک قرار دهید، از یک سو، فضای اتاق از قبل، کوچک تر می شود و از سوی دیگر، خود آسانسور نیز ممکن است کوچک تر دیده شود و جنبه زیبایی را نیز از دست می دهد.

بالابر قیچی یا آکاردئونی یکی از انواع پرکاربرد بالابر در سراسر دنیا و در صنایع مختلف است. این بالابرها دارای بازوهایی هستند که در یک ساختار متقاطع قرار گرفته اند و مشابه با یک آکاردئون باز می شوند. این بالابرها از نظر طراحی، کاربرد و نیروی محرکه با هم تفاوت دارند. برای مثال این بالابرها ممکن است از سیستم پنوماتیک، سیستم هیدرولیک یا موتور الکتریکی برای جابه جایی افراد و اجسام استفاده کنند.

مدل بالابر قیچی پنوماتیک دارای یک سیستم پنوماتیک است. در ساده ترین شکل و در انواع بسیار کوچک، آن ها دارای پدالی هستند که با پا فشرده می شود و هوا را با فشار به درون یک سیلندر هدایت می کند. همین نیرو به پایین تر جزء بازوهای آکاردئونی منتقل می شود و آن ها نیز در حالت آکاردئونی و رو به بالا باز می شوند تا صفحه ای را به بالا هدایت کنند. برخی دیگر از این بالابرها به جای پدال دارای یک موتور الکتریکی هستند که هوا را برای همین منظور فشرده می کنند.
